| 一般数据 | |
| 适用范围 | 适用于IT.NT.TT等形式电网的不通电用电器绝缘监控 |
| 连接方式 | 用螺栓固定连接在外罩接线端子上 |
| 安装位置 | 任意 |
| 防护等级(根据DIN40050) | IP50 |
| 抗电强度 (根据VDE0413部分8/02.84) | 2500VAC / 50Hz(相对馈电电路的输入电路和测量电路) |
| 指示显示 | 内装式发光二极管链(0...1000KΩ) |
| 功能测试按键 | 内装 |
| 报警信号指示灯 | 有(LED) |
| 测量范围 | |
| 电网额定电压Un | 400VAC . 50Hz |
| 设定值调节范围Rset | 10...1000KΩ |
| 内部电阻Rl | 250KΩ |
| 测试电压Um | ±15V |
| 误差范围(有关调整值在20℃±20%和Us-20%+10%) | ＜5% |
| 允许的电网电容量 | 1μF(通过基准频率的设定与之匹配) |
| 输入电路 | |
| 输入电压Us | 220VAC(选择AC/110V、380V请在订货时提出) |
| 工作电压范围 | 0.8Us...1.1Us |
| 额定频率 | 50Hz |
| 允许的频率范围 | 47.5Hz...63Hz |
| 额定功率 | 约3VA |
| 输出电路 | |
| 输出接点 | 1对继电器转换触点(一常开/常闭) |
| 触点额定电压 | 250VAC / 300VDC |
| 持续负载电流 | 3A AC / DC |
| 吸合电流 | 12A AC / DC |
| cosφ=0.4 | 4A AC |
| 环境条件 | |
| 允许的贮藏温度 | -20℃...+70℃ |
| 允许的工作温度 | -5℃...+55℃ |
| 持续负载电流允许的温度 要求(根据DIN40040) | 级别 F |
| 外形及重量 | |
| 外形尺寸(长×宽×高) | 100×70×115mm |
| 重量 | 约0.5kg |

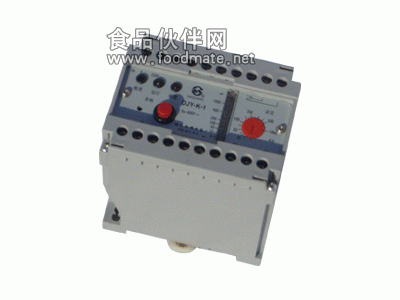

DJY-K-1绝缘监控仪
